Проверяем задачу и модель
Уточняем назначение оснастки, размеры, припуски, плоскости разъёма, уклоны, допуски и требования к поверхности.
Промышленная оснастка
3D-печать и фрезеровка мастер-моделей
Печатаем крупную заготовку с припуском и обрабатываем её на ЧПУ до согласованной геометрии. Мастер-модель используют для изготовления форм, матриц и технологической оснастки.
Обсудить мастер-модель
Гибридный производственный маршрут
- 1FGF-печать заготовки
- 2ЧПУ-фрезеровка
- 3Мастер-модель
- 4Форма, матрица или оснастка
Мастер-модель, матрица и готовая форма — разные этапы
Мастер-модель воспроизводит исходную геометрию изделия. В запросах её также называют мастер-формой. С неё снимают рабочую форму или матрицу для последующего литья и формования. Печать позволяет быстро получить крупный объём, а фрезеровка задаёт точные сопряжения и поверхность.
Иногда печатная деталь может работать как прямая оснастка, но это подтверждается отдельно. Температура, вакуум, давление, химическая совместимость, количество циклов и требования к поверхности определяют материал, конструкцию и состав финишной обработки.
Как из цифровой модели получается мастер-форма
Печатаем заготовку с припуском
Крупноформатная FGF-печать гранулой создаёт near-net заготовку, близкую к конечной форме, с технологическим припуском под механическую обработку.

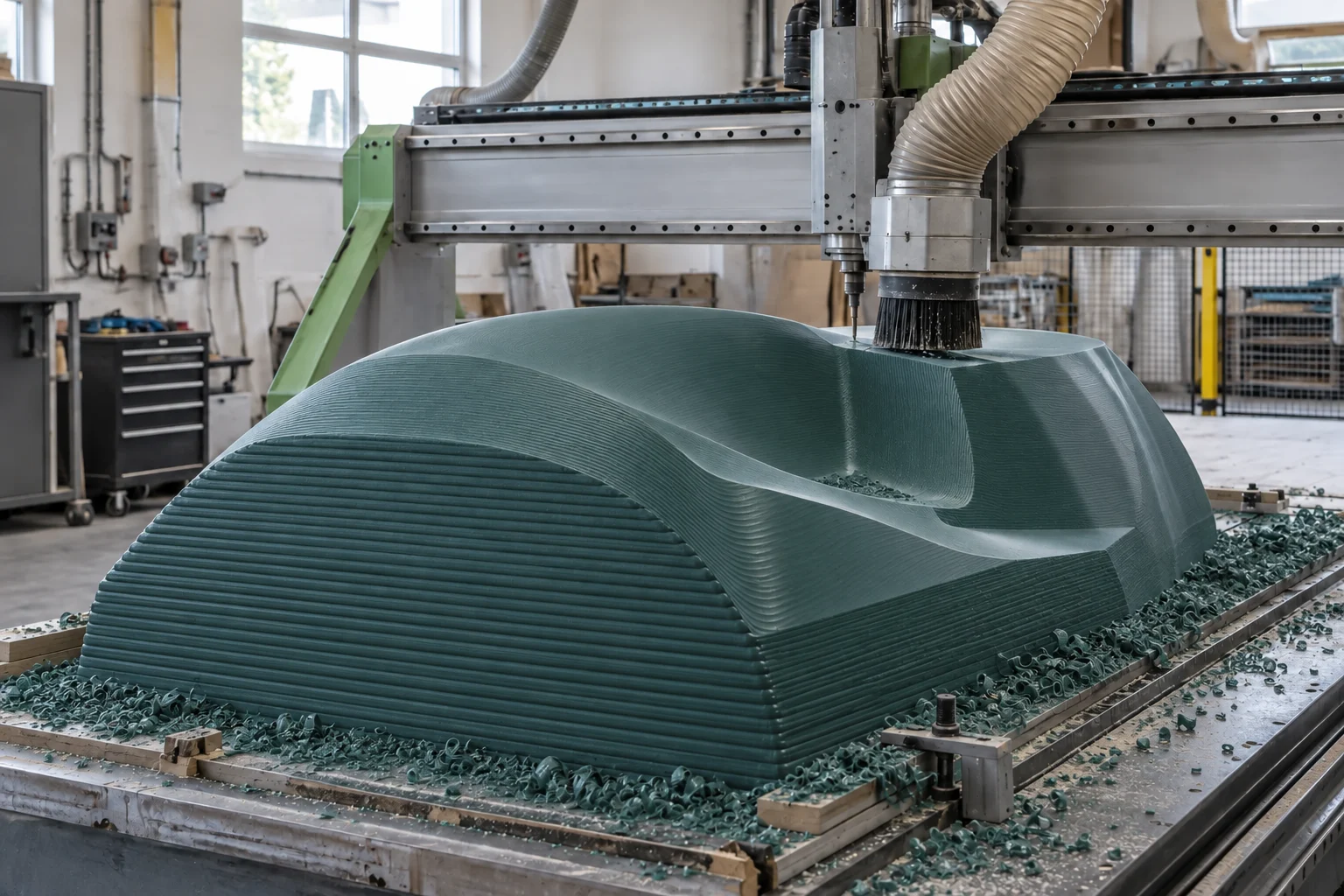

Фрезеруем на ЧПУ
Снимаем припуск, формируем базовые поверхности и доводим геометрию до параметров, согласованных перед производством.
Передаём результат следующему этапу
Мастер-модель готова к предусмотренной проектом герметизации, покрытию и изготовлению матрицы. Состав поставки фиксируем в расчёте.
Для каких процессов применяют мастер-модели
Ниже — типовые направления. Для каждого проекта сначала проверяем рабочую среду, температуру, давление, способ съёма и требуемый ресурс формы.
Жёсткий и мягкий ППУ
Мастер-модели для форм под заливку жёсткого или эластичного пенополиуретана. Учитываем расширение, вентиляцию, разъём и извлечение детали.
Стеклопластик и углепластик
Мастер-модели и матрицы для ручной выкладки, вакуумной инфузии и других согласованных процессов. Вакуум и температура отверждения задаются в техническом задании.
Изделия из резиновой крошки
Мастер-модели для изготовления форм под плитку, элементы благоустройства и другие изделия. Давление, нагрев, разделительный состав и тираж уточняются заранее.
Бетон и архитектурные изделия
Модели для эластичных или композитных форм под панели, рельеф, декор и малые архитектурные формы из бетона.
Гипс и литьевой камень
Мастер-модели для форм под гипсовый декор, панели, объёмные элементы и небольшие производственные серии.
Вакуумная формовка
Позитивные формы и мастер-модели для термоформования листового пластика. Нужны уклоны, температурный расчёт и схема вакуумных каналов или перфорации.
Эпоксидные составы
Оснастка и мастер-модели для литья эпоксидных смол. Проверяем экзотермический нагрев, толщину заливки, герметизацию и разделительную систему.
Силиконовые формы и изделия
Мастер-модель может служить основой для силиконовой формы. Для литья самих силиконовых изделий отдельно проектируют жёсткую форму и систему разъёма.
Бумажная пульпа и папье-маше
Модели для формованных изделий из волокна и папье-маше. Производственная оснастка для molded fiber требует отдельного расчёта сетки, дренажа и вакуума.
Что ещё можно рассчитать
Эти применения технически близки к гибридной схеме «печать плюс фрезеровка», но принимаются после проверки требований конкретного производства.
Литейные модели
Крупные модели и сегменты для подготовки песчаных форм с учётом литейных уклонов, припусков и усадки материала заказчика.
Шаблоны и технологическая оснастка
Сборочные, контрольные и обрезные шаблоны, ложементы и приспособления сложной формы для производства.
Прямая печатная оснастка
Низкотемпературные формы и вакуумная оснастка без промежуточной мастер-модели — только после проверки материала, герметичности и рабочих нагрузок.
Что нужно для расчёта
Чем точнее известен следующий производственный процесс, тем надёжнее можно выбрать конструкцию заготовки, припуск и объём фрезеровки.
- 3D-модель или чертёж исходного изделия
- Габариты, базовые поверхности и плоскости разъёма
- Допуски, требуемая поверхность и финишное покрытие
- Что будет изготовлено с мастер-модели и каким способом
- Температура, давление, вакуум и рабочие составы
- Планируемый тираж и число циклов формы
Что фиксируем до запуска
Печатная мастер-модель по умолчанию не является готовой серийной матрицей. В коммерческом предложении отдельно указываем материал, припуск, стороны обработки, допуски, герметизацию, покрытие и границу ответственности за изготовление конечной формы.
Пришлите задачу на оценку
Опишите конечное изделие и процесс, для которого нужна мастер-модель. Приложите 3D-модель, чертёж или референс и укажите габариты, материал формы, температуру и предполагаемый тираж, если они известны.
Минимальный проект — от 50 000 ₽.
Срок и состав работ определим после проверки геометрии и требований к оснастке.
